Product model



Outline Dimension



      Visual Area

 TL12864A                                                                93.0mm x 70.0mm                                                72mm x 50.2mm

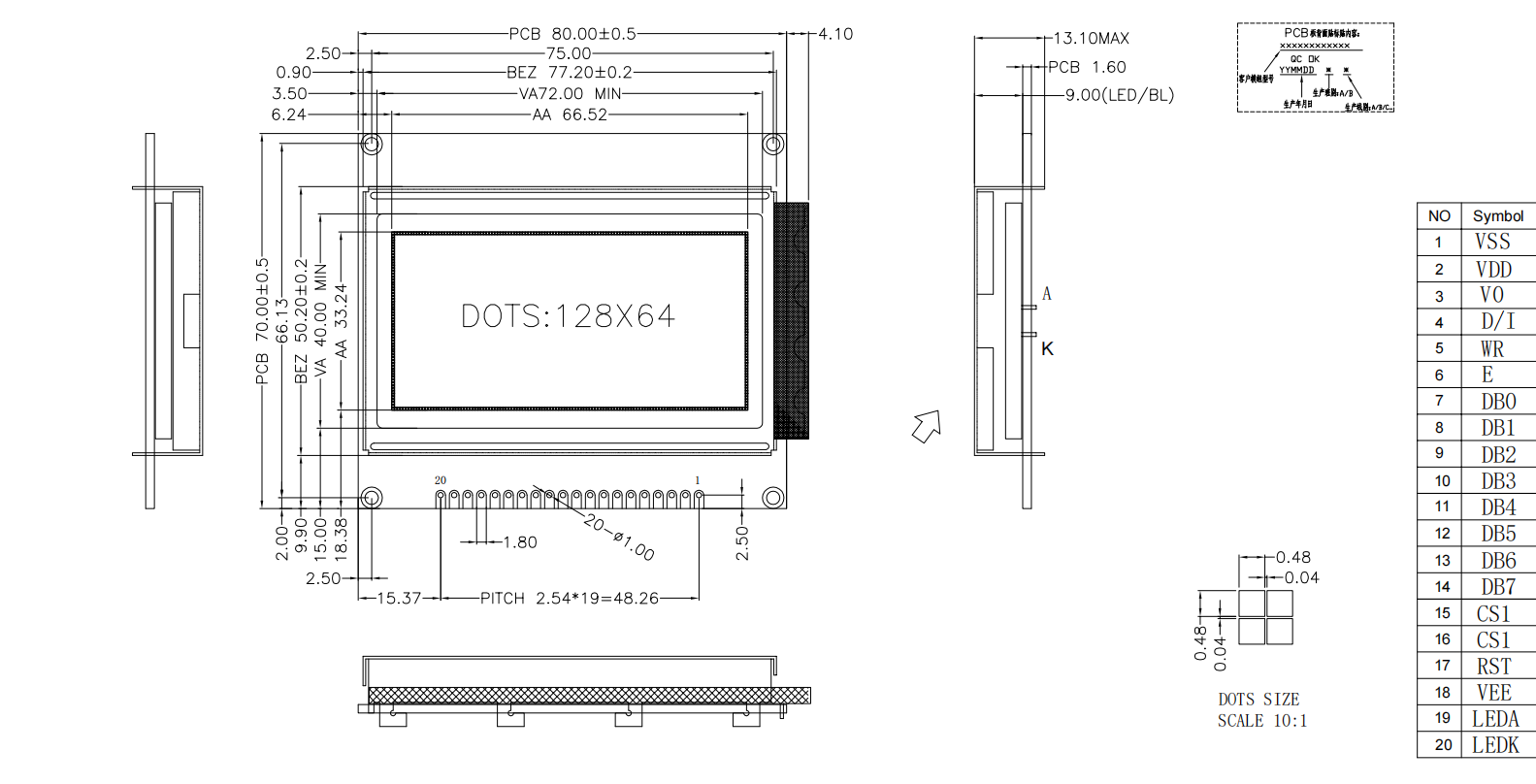

TL12864B                                                                 80.0mm x 70.0mm                                                72mmx50.2mm

TL12864C                                                                 78.0mm x 70.0mm                                                62.2mmx44mm

TL12864D                                                                 75.0mm x 52.7mm                                                60mmx32.6mm

TL12864E                                                                 78.0mm x 70.0mm                                                62.2mmx44mm

TL12864F                                                                 93.0mm x 70.0mm                                                70.6mmx38.68mm

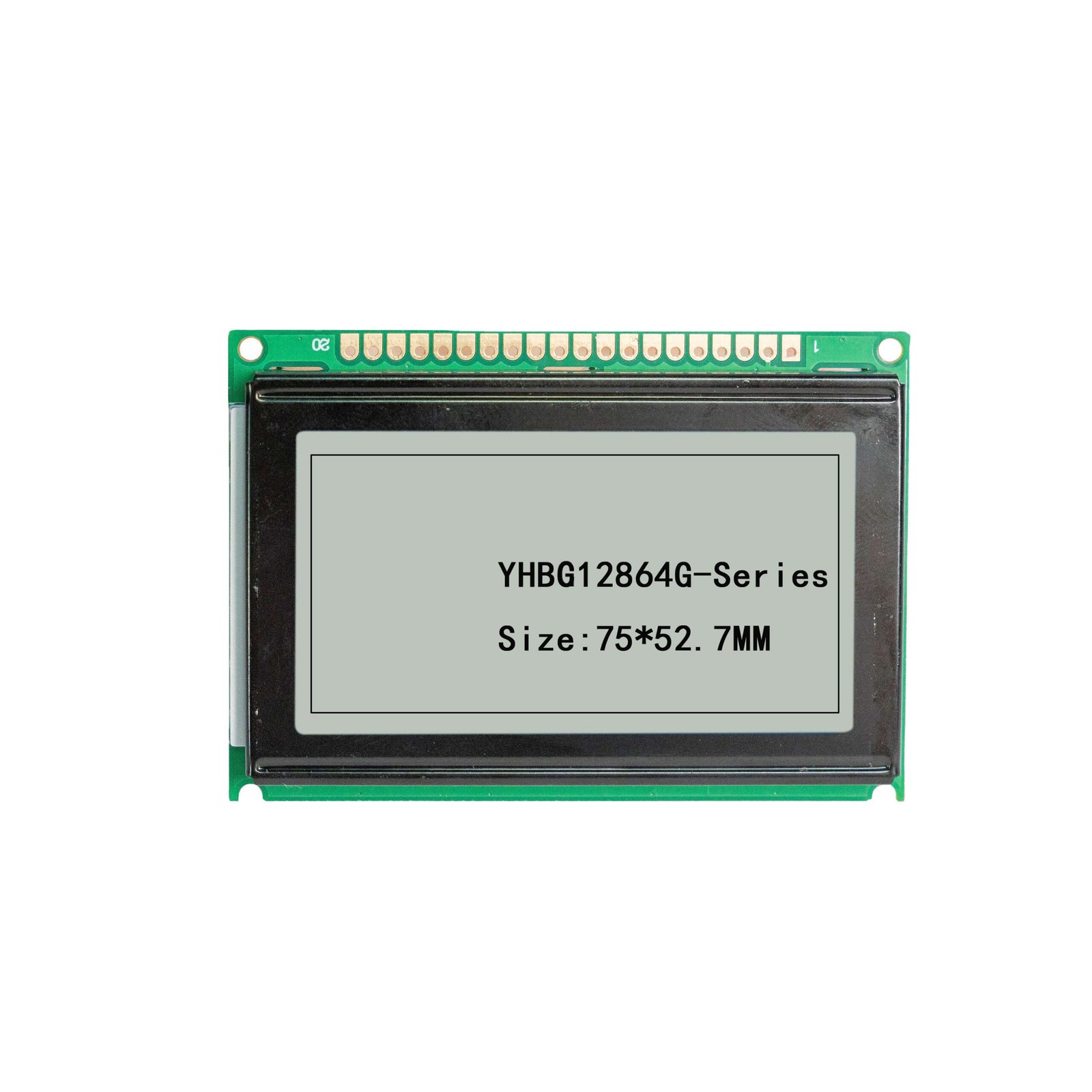

TL12864G                                                                 75.0mm x 52.7mm                                               60mmx32.5mm

TL12864J                                                                 54.0mm x 50.0mm                                               44.5mmx29mm

TL12864H                                                                 84.0mm x 44.0mm                                             61mmx15.8mm

Display Type: 12864 Griphic

IC Options: SBN0064G / SBN6400G / ST7920 / AIP31020 / UCI6963C / RA6963(NT7086贴片)

Interface: Parallel Port / SPI

Productpin:16 / 18 / 20 Pin

Driving Voltage: 5 V or 3.3 V

LCD Colors: yellow-green, blue, gray, white, orange, FSTN, other
